Descripción

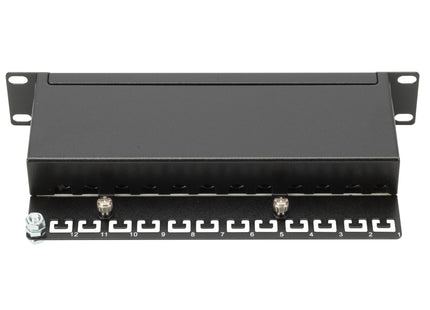

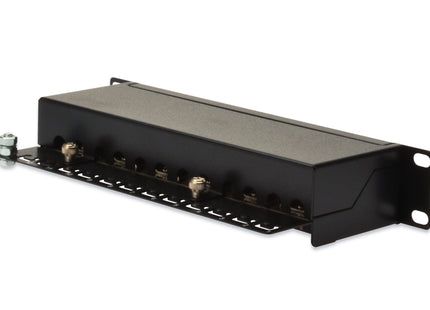

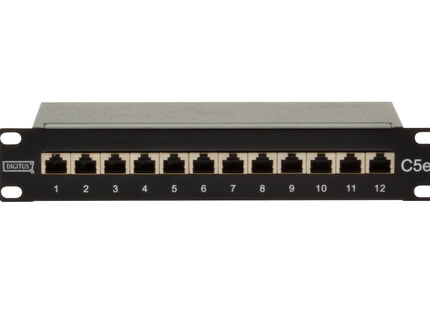

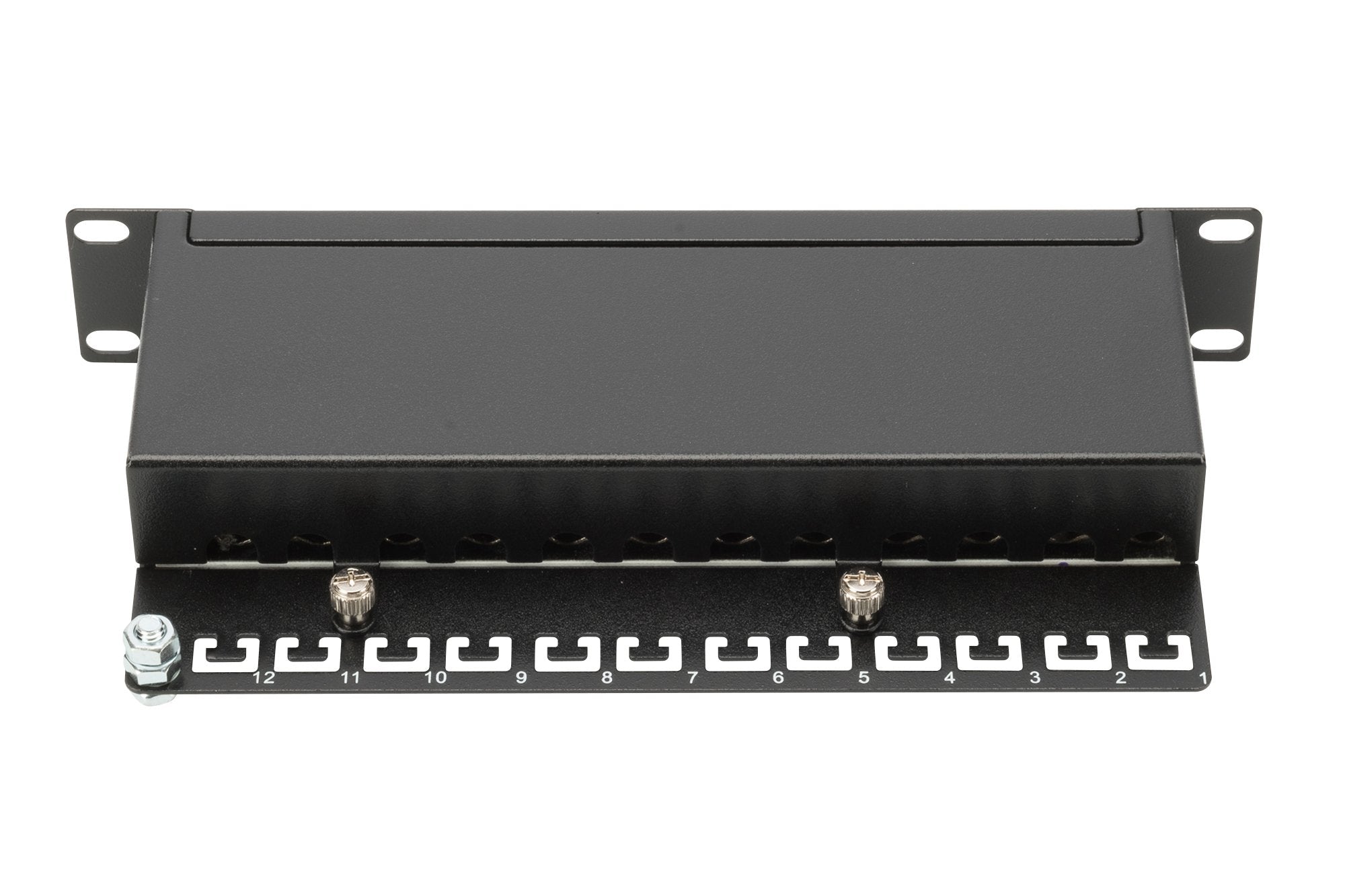

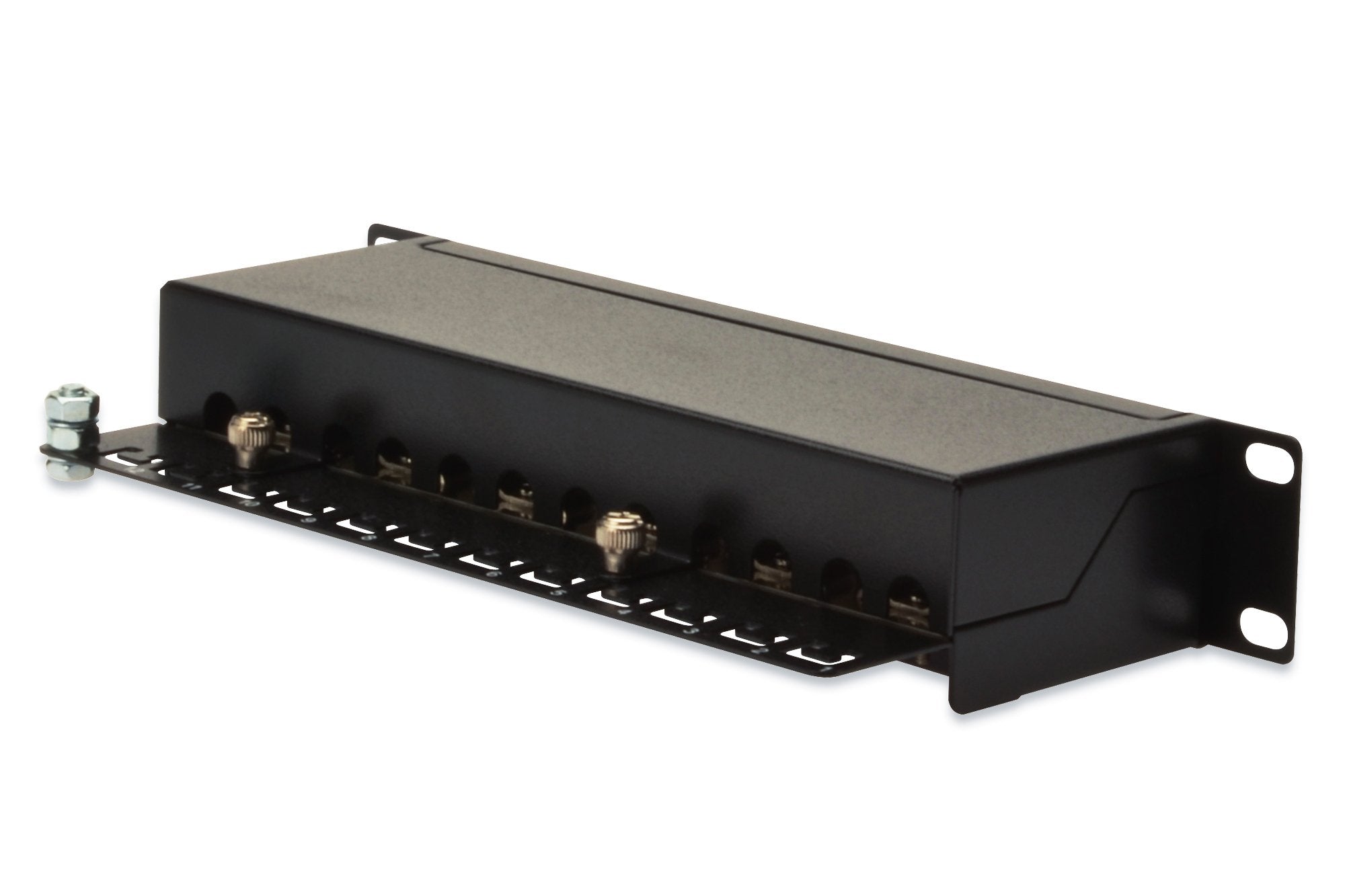

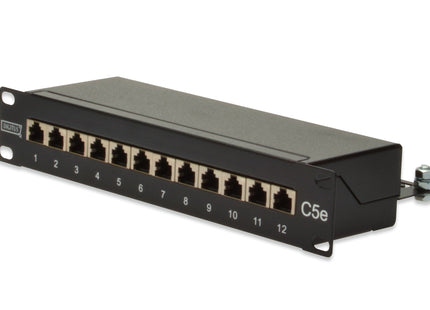

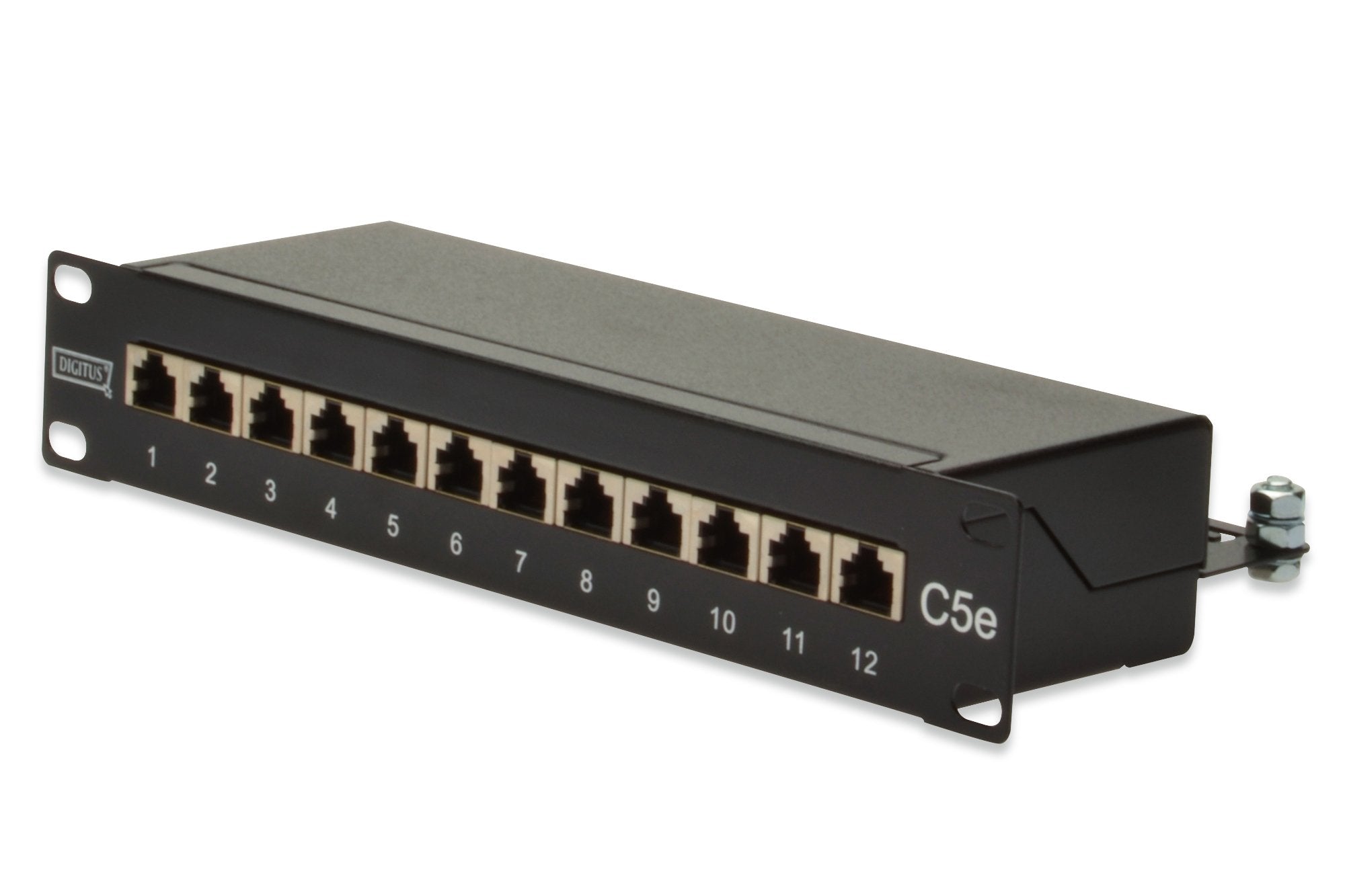

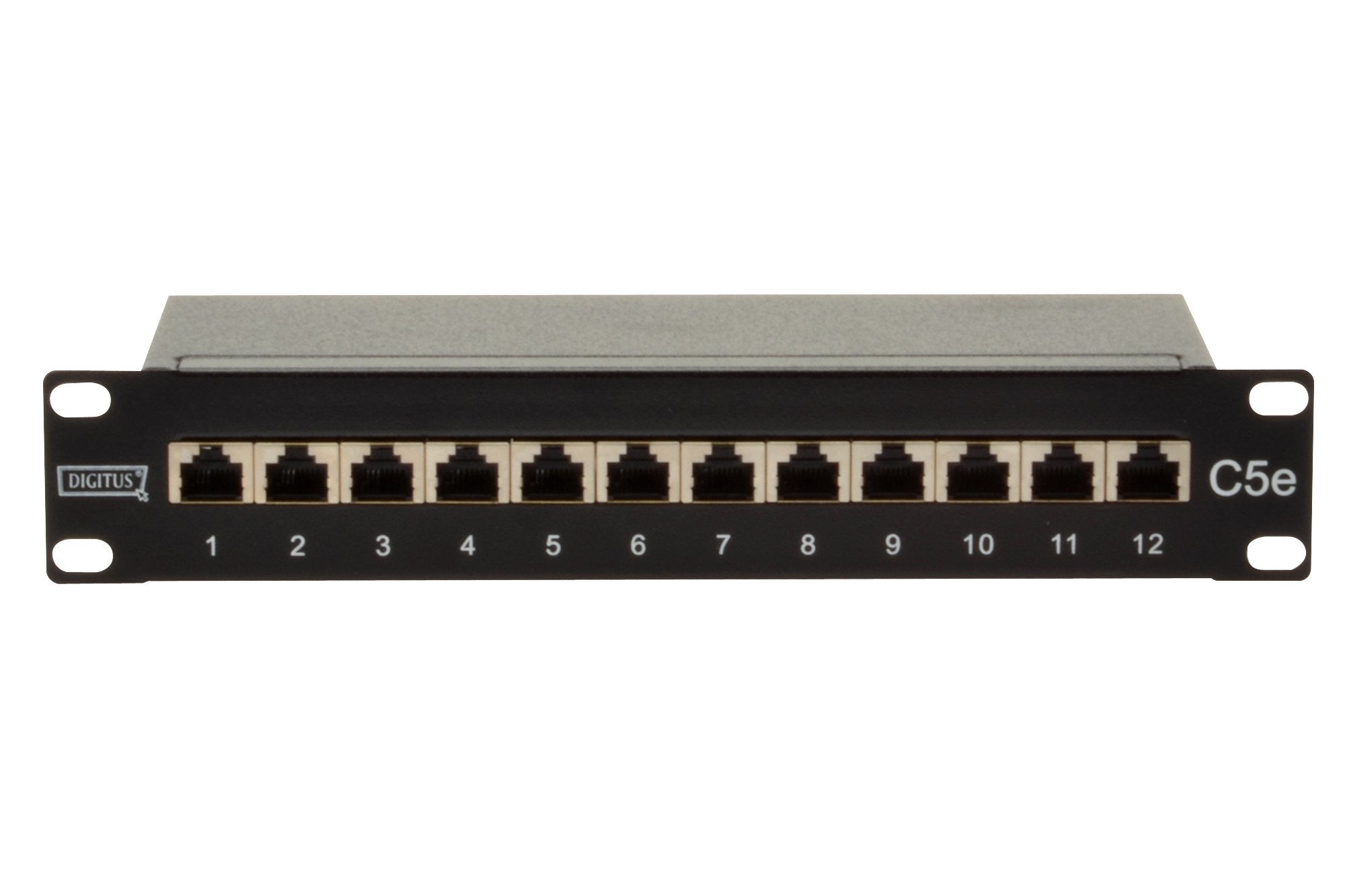

Digitus DN-91512S panel de parcheo 1U
Optimiza el rendimiento y la calidad de las conexiones de su red.
Los paneles de conexión CAT 5e para montaje en rack de 254 mm (10") de DIGITUS® han sido probados y certificados de conformidad con la norma ISO/IEC 11801 y EN 50173. La instalación de cables se realiza con las tiras LSA que han sido codificadas de acuerdo con EIA/TIA 568B. La carcasa está hecha de acero galvanizado laminado en frío de conformidad con la norma EN1.4301, UNS S30400, AISI 304 y LMSAD110.
Puntos clave del producto
-
Aplicaciones: Hasta 100 MHz, 10/100Base-T, 1GBase-T
-
Normas: ISO/IEC 11801 2ª Ed., EN 50173-1, EIA/TIA 568-C
-
Propiedades generales:
- Adecuado para montaje en armario de 254 mm (10")
- conectores hembra RJ45, 8P8C

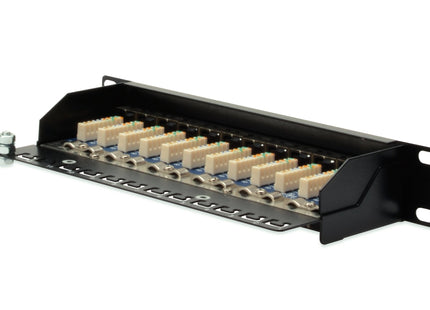

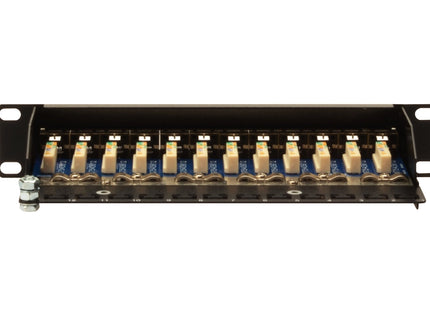

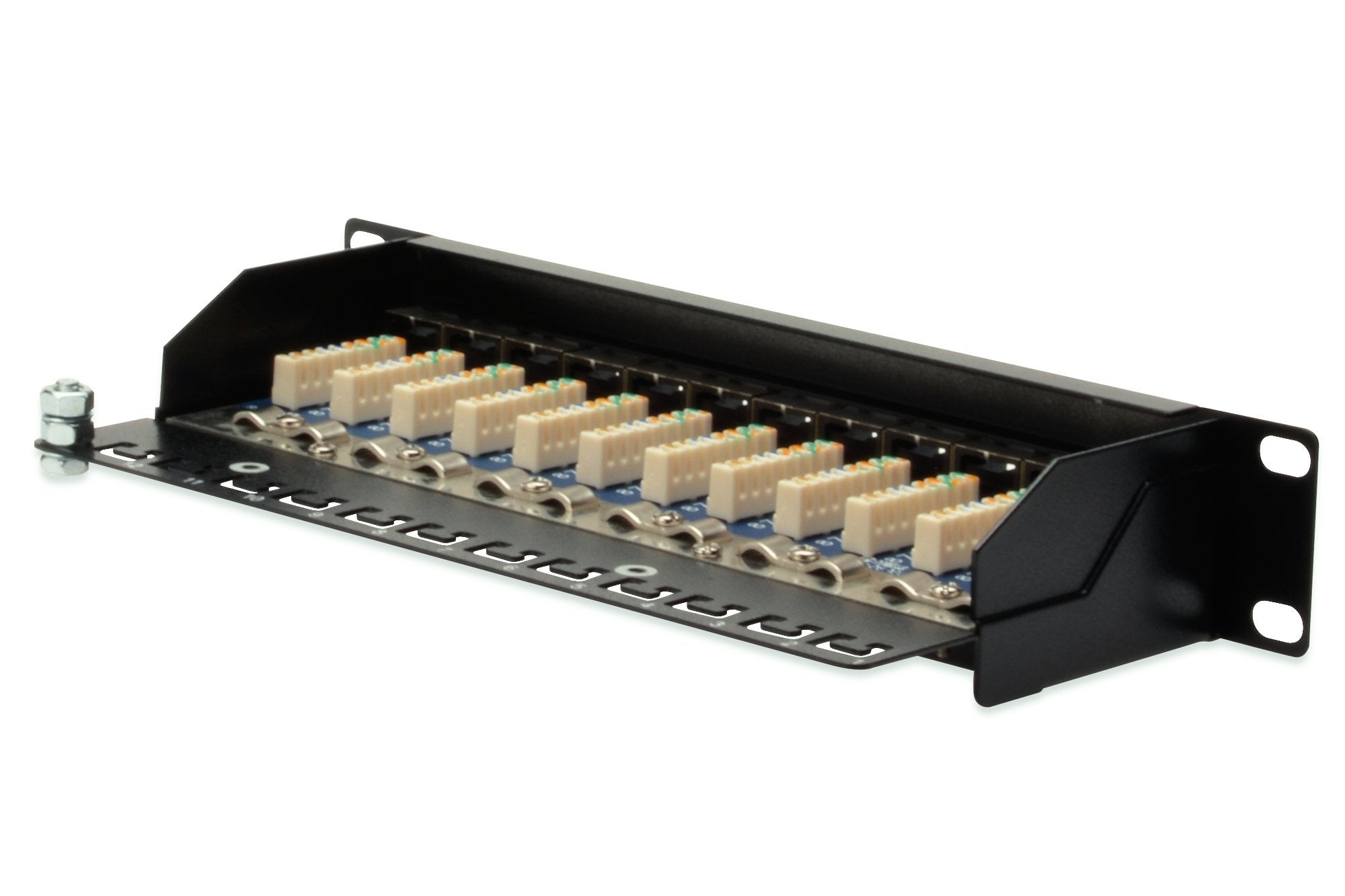

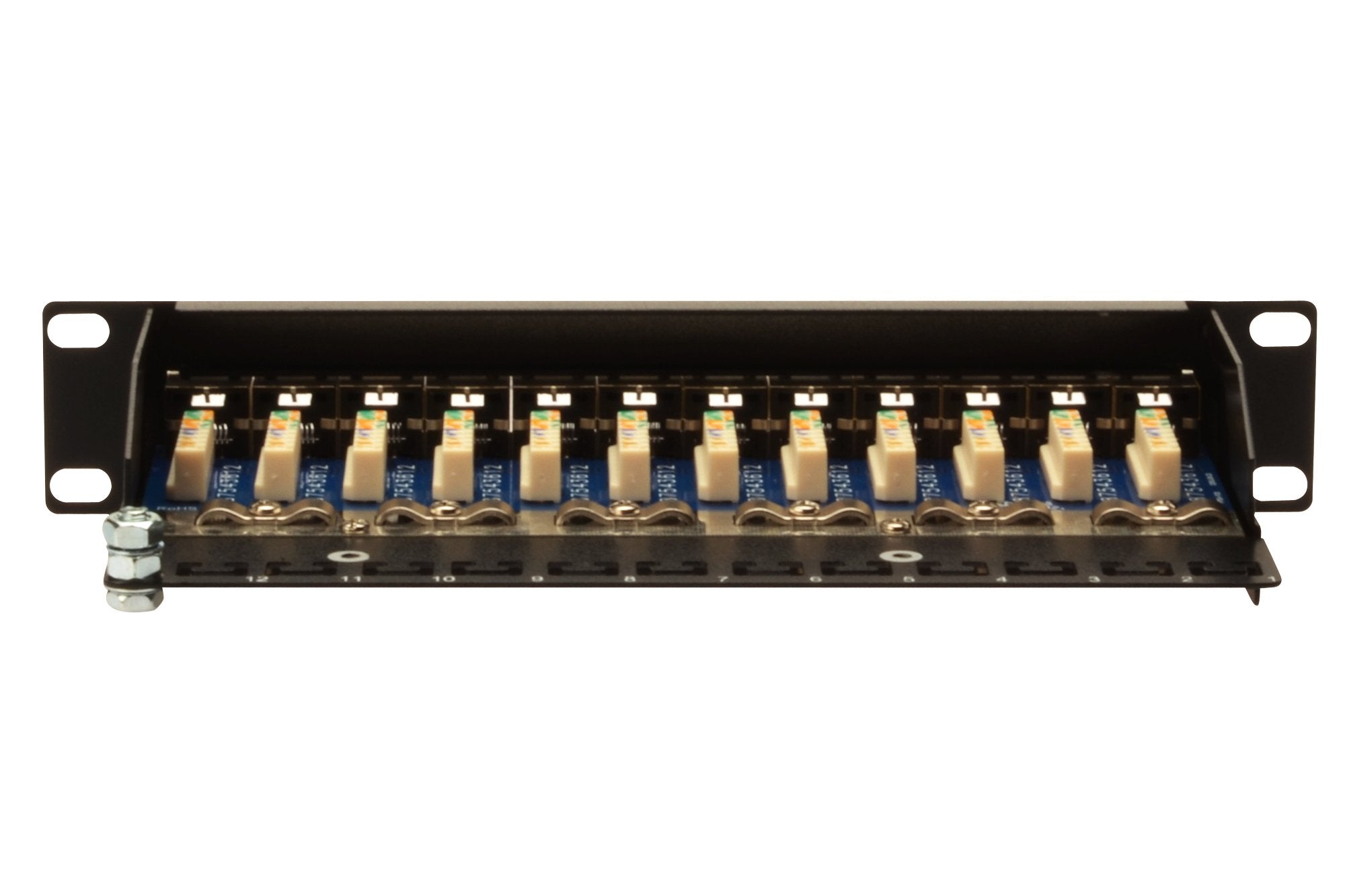

- Los cables se instalan mediante tiras LSA, con códigos de color de conformidad con EIA/TIA 568 A y B
- Fijación del cable por medio de bridas
- Conexión central a tierra
- Blindaje con cobertura de 360°
-
Propiedades mecánicas:
-
Material de la carcasa: Acero galvanizado laminado en frío de 1,5 mm de conformidad con la norma EN1.4301, UNS S30400, AISI 304 y LMSAD110
-
Material del conector hembra RJ45: ABS UL 94V-0
-
Contacto de conector hembra RJ45: Bronce fosforoso niquelado, contacto 0,5 μ chapado en oro
-
Apantallamiento RJ-45: Bronce niquelado
-
Borne de desplazamiento LSA: Krone LSA+, UL 94V-2, bronce fosforoso niquelado
-
Cable de tierra: No se incluye en el envío
-
Placa de circuito impreso: FR4, UL 94V-0
-
Propiedades físicas:
-
Fuerza de inserción: 30N máx. (IEC 60603-7-5)
-
Carga de tracción: 7,7 kg entre el conector hembra y el conector macho
-
Rango de temperatura de funcionamiento: -20 hasta +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
-
Ciclos de conexión del conector hembra: > 750 de conformidad con la norma ISO/IEC 11801, IEC 60603-7-5
-
Abrazadera: > 200 de conformidad con la norma ISO/IEC 11801, IEC 60603-7-5
-
Entrada de cable: Cable trenzado y masivo 22-26 AWG
-
Resistencia de aislamiento: > 500 MOhm
-
Resistencia de contacto: < 20 MilliOhm
-
Rigidez dieléctrica: 1000 VCC (contacto/contacto), 1500 VCC (contacto/masa)
Conexión
-
Cantidad de puertos: 12
-
Conector: RJ-45
-
Tipos de cable soportados: Cat5e
Diseño
-
Color del producto: Negro
-
Montaje: Montaje en bastidor
-
Capacidad del rack: 1U
Aprobaciones reguladoras
-
Certificación: EIA/TIA 568
ISO/IEC DIS 11801
Empaquetado
-
Ancho del paquete: 285 mm
-
Profundidad del paquete: 55 mm
-
Peso del paquete: 993 g
-
Volumen del paquete: 2821,5 cm³
Descargar ficha técnica (PDF)
